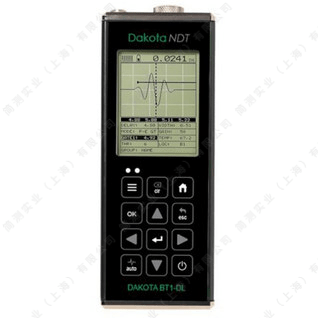

达高特BT1-DL超声波螺栓应力监测仪，是一款采用超声波脉冲回波技术的便携式高精度螺栓应力测量仪。它通过精确测量螺栓紧固后的微米级伸长量，直接计算出轴向负载、应力与应变，是替代传统MINIMAX的理想选择。仪器具备自动校准、温度补偿及0.0001mm超高分辨率，确保测量结果可靠，广泛应用于风电、桥梁、重型装备等关键螺栓的预紧力检测与质量控制。
BT1-DL超声波螺栓应力监测仪设计紧凑便携，符合IP65防护标准，内置存储并支持USB-C数据传输。其美国制造品质，支持NIST可溯源校准，提供磁性探头等多种选项，能满足从现场施工到实验室研究的各种严苛需求，是工程师进行螺栓安全评估和紧固工艺优化的强大工具。
特点：
- 高精密TCXO计时
- 可调数字化仪-分辨率
- 温度补偿
- 测量的项目包括伸长量，负载，应力，应变和时间（纳秒）
- 自动相关增益（TDG）
- 自动校准
- USB Type-C数据接口
- 内置4GB SD卡
- 美国制造
- 替代MINIMAX
DAKOTA BT1-DL超声波螺栓应力监测仪参数：
| 测量 | 测量范围：25.4mm~15.24mm，取决于探头、材料类型和均匀性 |
| 单位：in，mm，us，℃，℉ | |
| 声速范围：1250~13995m/s | |
| 测量模式：脉冲-回波（P-E）模式 | |
| 检测：过零检测 | |
| 分辨率：0.0001mm | |
| 校准：自动、固定、单点两点校准 | |
|
测量项 时间-纳秒 伸长率-长度变化 负载-施加的力负载 应力-单位面积应力施加的力 应变-伸长率与有效长度的比值 |
|
| 螺栓材料：丛预设或自定义列表中选择类型 | |
| 超声波参数 | 脉冲类型：方波脉冲 |
| 脉冲电压：可选100v、150v和200v | |
| 脉冲宽度：可选尖波、窄波、宽波，0~400ns | |
| 阻抗：50,75,100,300,600和1500Ω | |
| 频率带宽：1.8~19MHz（-3dB）滤波器 | |
| 线性：±0.4%FSW（水平）；±1%FSH（垂直） | |
| 放大器线性：±1dB | |
| 振幅范围：0~100%FSH，分辨率为1% | |
| 延迟：0~2540mm（钢） | |
| 闸门：单闸门，带有声光报警。振幅5~95%，1%步进 | |
| 存储 | 数据结构：网格（字母数字） |
| 容量：内置4GB | |
| 通过USB Type-C数据线传输到计算机 | |
| 截屏功能：TIF图形捕获，用于快速记录 | |
| 显示 |
显示屏：1/8英寸VGA灰色显示，240x160像素 可视区62x45.7mm，EL背光 |
| 平面刷新频率：30Hz | |
| A-扫描模式：整流+/-（半波视场），RF（全波视场） | |
| 大数字模式：标准厚度显示 | |
| 报警限制栏：显示上下限报警值 | |
| 稳定度指示：表示测量值的稳定性 | |
| 计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时 | |
| 探头 | 探头类型：1~10MHz单晶探头，晶片直径3.18~25.3mm |
| 可选磁性和非磁性探头 | |
| 胶合：可用于最小/短伸长的短螺栓，以消除探头放置误差 | |
| 接口：可选Microdot、Lemo00或BNC | |
| 定制探头：可用于特殊应用 | |
| 温度探头：自动温度补偿 | |
| 特点 | 自定义设置：64个用户定义设置，用户可以编辑工厂设置 |
| 自动设置：自动执行每个螺栓的检测、范围和显示设置过程 | |
| 报警：可调上下限声光报警 | |
| 现场校准：矢量或回归校正曲线，使用载荷和应力提高精度 | |
| 其他 | 键盘：12个触感反馈按键 |
|
电源：标准配置为三节5号碱性电池，电量状态指示 无操作五分钟后自动关机。USB Type-C供电 |
|
| 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装，符合IP65 | |
| 工作温度：-10~60℃ | |
| 尺寸：63.5x165x31.5mm | |
| 重量：385g（包括电池） | |
| 包装：ABS工程塑料箱 | |
| 符合标准：NIST和MILSTD-45662A |
可选磁性单晶探头（可吸在螺栓端面）：
| 型号/订货号 | 频率 | 晶片直径 | 防磨面直径 | 探头接触面直径 |
| T-700-2405 | 5MHz | 3.18mm | 5.08mm | 9.65mm |
| T-700-4405 | 10MHz | 3.18mm | 5.08mm | 9.65mm |
| T-702-1405 | 2.25MHz | 6.35mm | 8.13mm | 19.05mm |
| T-702-2405 | 5MHz | 6.35mm | 8.13mm | 19.05mm |
| T-703-1405 | 2.25MHz | 9.53mm | 11.94mm | 20.57mm |
| T-703-2405 | 5MHz | 9.53mm | 11.94mm | 20.57mm |
| T-704-1405 | 2.25MHz | 12.70mm | 16.00mm | 25.40mm |
| T-704-2405 | 5MHz | 12.70mm | 16.00mm | 25.40mm |
| T-706-1405 | 2.25MHz | 19.05mm | 20.83mm | 30.73mm |
| T-706-2405 | 5MHz | 19.05mm | 20.83mm | 30.73mm |
