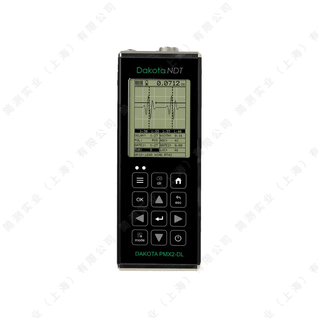

DAKOTA/达高特PMX2-DL超声波测厚仪



美国DAKOTA达高特PMX2-DL超声波测厚仪，是一款专业级灰度显示超声波测厚仪，作为PVC型号的升级替代版。它采用基于FPGA的100MHz高速数字处理平台和可调脉冲发生器，提供高达0.001mm的分辨率与110dB增益范围。仪器支持界面-回波、回波-回波等多种专业测量模式，并兼容1-25MHz各类单晶探头，适用于从薄塑料到厚钢板的精确厚度测量与腐蚀监测。

PMX2-DL超声波测厚仪配置1/8英寸VGA灰度显示屏，内置4GB存储卡，可通过USB Type-C快速导出数据。其坚固的铝制外壳与宽温工作设计（-10~60℃），确保在工业现场环境中稳定可靠。该仪器提供64个用户设置、快速扫描及报警功能，是石油化工、航空航天、电力及制造领域进行高精度无损检测的理想工具，符合NIST等国际标准。

特点：

- 基于FPGA技术的100MHz数字信号处理平台设计

- 100v、150v、200v可调脉冲发生器

- 最大250Hz脉冲重复频率

- 可调脉冲宽度（尖、窄、宽）

- 110dB增益范围，手动和自动（AGC）增益控制，根据测量模式选择

- 时间相关增益（TDG），具有可调的起点和斜率

- 可调阻尼（30,50,75,300,600和1500Ω）

- PMX2-DL，1/8英寸VGA灰度显示
  PMX3-DL，1/4英寸VGA彩色显示

- 屏幕刷新率：灰度25Hz，彩色60Hz

- 单晶探头，包括延迟块、接触式和笔式探头

- 内置4GB SD卡

- USB Type-C数据接口

- 美国制造

- PMX2-DL替代PVC
  PMX3-DL替代PVX彩屏版

DAKOTA PMX2-DL A/B扫描高精密超声波测厚仪参数：

测量	界面-回波（I-E）模式测量范围：1.27~25.4mm（钢）；0.127mm起（塑料）
	界面-回波-回波（I-E-E）模式测量范围：0.152~12.7mm（钢）
	脉冲-回波（P-E）模式测量范围：1~9.14mm（钢）
	回波-回波（E-E）模式测量范围：2.54~914.4mm（钢）
	回波-回波验证（E-EV）模式测量范围：2.54~152.4mm（钢）
	分辨率：0.01mm/0.001mm
	声速范围：309.88~18542m/s
	一点和两点校准方式，或选择被测材料类型
	单位：公制或英制
显示	PMX2-DL：1/8英寸VGA灰度显示屏，240x160像素  可视区62x45.7mm，EL背光
	PMX3-DL：1/4英寸AMOLED彩屏显示屏，320x240像素  可视区43.2x57.6mm
	A-扫描模式：检波+/-（缺陷现场），RF（全波现场）  25Hz刷新频率（PMX2-DL）和60Hz刷新频率，可横屏或竖屏显示（PMX3-DL）
	B-扫描模式：基于时间的横截面视图。显示速度为每秒10到200个读数
	大数字模式：标准厚度显示，数字高度10.00mm（PMX2-DL）和14.35mm（PMX3-DL）
	厚度条形扫描：速度10~33Hz，在B-扫描和大数字显示模式中可见
	稳定度指示：表示测量值的稳定性
探头	探头类型：延迟块、接触式和笔式单晶探头
	频率范围：1~25MHz
	LEMO接口，1.2米探头线
超声波参数	测量模式：  脉冲-回波（P-E）模式：接触式探头  回波-回波（E-E）模式：接触式探头  回波-回波验证（E-EV）测量：接触式探头  界面-回波（I-E）模式：延迟块和笔式探头  界面-回波-回波（I-E-E）模式：延迟块和笔式探头
	脉冲：可调方波脉冲发生器（尖、窄、宽）
	接收：根据测量模式在110dB范围内采用手动或自动增益控制
	阻尼：35/50/75/300/600/1500Ω可调
	计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时
存储	容量：内置4GB SD卡
	数据结构：网格（字母数字）和顺序（自动识别）
	截屏功能：位图图形捕获，用于快速记录
	数据输出：通过USB Type-C连接到计算机
特点	设置：64个用户定义设置，用户也可编辑出厂设置
	闸门：三个独立闸门，取决于测量模式
	报警模式：上下限视听报警
	快速扫描模式：每秒250个读数，当探头离开时显示最小值
其他	键盘：12个触摸键
	电源：标准配置为三节5号碱性电池，电量状态指示。  无操作五分钟后自动关机。USB Type-C供电
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-10~60℃
	尺寸：165x63.5x31.5mm
	重量：385g（包括电池）
	符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	测量范围	防磨面直径	说明
T-402-5507	15MHz	0.152~25.4mm	晶片直径6.35mm	标准延迟块探头（标准配置）
T-402-6507	20MHz	0.152~19.05mm	晶片直径6.35mm	延迟块探头
T-4903-2875	5MHz	0.508~76.2mm	晶片直径3.18mm，防磨面直径6.35mm	接触式探头
T-4903-4875	10MHz	0.254~76.2mm	晶片直径3.18mm，防磨面直径6.35mm	接触式探头
T-4023-2855	5MHz	0.508~152mm	晶片直径6.35mm，防磨面直径9.53mm	接触式探头
T-4023-4855	10MHz	0.254~152mm	晶片直径6.35mm，防磨面直径9.53mm	接触式探头
T-481-4507	10MHz	0.152~12.7mm	延迟块前端直径1.59mm	笔式探头
T-681-4507	10MHz	0.152~12.7mm	延迟块前端直径1.59mm，90度直角	笔式探头
