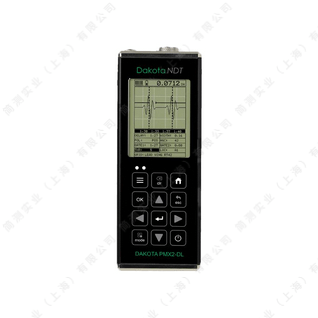

DAKOTA/达高特MX2-DL超声波测厚仪



美国DAKOTA达高特MX2-DL超声波测厚仪，是一款集高精度与强大功能于一体的A/B扫描超声波测厚仪。它采用先进的100MHz数字信号处理技术，提供卓越的测量分辨率和稳定性。仪器支持脉冲-回波(P-E) 与回波-回波(E-E) 两种测量模式，后者可实现在不除去涂层的情况下直接测量基材厚度。配备清晰的大数字及A/B扫描显示、双闸门监测和视听报警功能，并内置4GB存储卡，便于现场数据的快速存档与分析。

MX2-DL超声波测厚仪专为工业现场的无损检测需求设计，特别适用于带漆或涂层工件的精确厚度测量。它拥有广泛的声速与厚度测量范围，结构坚固便携，工作温度范围宽。用户可通过USB Type-C接口便捷连接电脑，并利用配套软件进行深度数据处理。凭借其美国制造的品质、对前代型号MVX的全面替代，以及符合多项国际标准的认证，MX2-DL是各行业进行高效、可靠厚度检测的理想工具。

特点：

- 基于FPGA技术的100MHz数字信号处理平台设计

- 240x160像素屏幕，25Hz刷新频率

- 手动或自动（AGC）增益控制，根据测量模式选择（50dB增益范围）

- 内置于探头类型中的线性时间相关增益（TDG）

- A扫描（射频、整流）、B扫描和大数字显示

- 两个独立的闸门

- 脉冲-回波（P-E）测量模式和回波-回波（E-E）测量模式

- 双晶探头（1~10MHz可选）

- 内置4GB SD卡

- Windows®PC & OSX软件

- USB Type-C 数据接口

- 美国制造

- 替代MVX

DAKOTA MX2-DL A/B扫描超声波测厚仪参数：

测量	脉冲-回波（P-E）模式测量范围：0.63mm~30.48mm（钢）
	回波-回波（E-E）模式测量范围：2.54~152.4mm（钢）  穿过涂层测量，随涂层厚度的不同测量范围也会变化
	分辨率：0.01mm
	声速范围：309.88~18542m/s
	单位：公制或英制
	一点和两点校准方式
显示	显示屏：1/8英寸VGA灰色显示，240x160像素  可视区62x45.7mm，EL背光
	A-扫描方式：检波+/-（缺陷视场），RF（全波视场），25Hz刷新频率
	B-扫描方式：基于时间的横截面视图  显示速度为每秒10到200个读数
	大数字方式：标准厚度显示，数字高度17.78mm
	厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见
	稳定度指示：表示测量值的稳定性
超声波参数	测量模式：脉冲-回波（P-E）模式和回波-回波（E-E）模式
	脉冲：可调方波脉冲发生器（尖、窄、宽脉冲）
	接收：根据选择模式在50dB范围内采用手动或AGC增益控制
	计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时
	脉冲重复频率：250Hz
探头	双晶探头
	频率范围：1~10MHz
	LEMO 00接口，1.2米探头线
存储	容量：内置4GB SD卡
	数据结构：网格（字母数字）
	截屏功能：位图图形捕获，用于快速记录
	数据输出：通过USB Type-C传输到计算机
特点	设置：64个用户定义设置，用户也可编辑出厂设置
	探头类型可选：内置双路误差校正，提高线性度
	闸门：1个闸门（P-E模式）、两个闸门（E-E模式）
	报警模式：上下限视听报警
	快速扫描模式：每秒250个读数，当探头离开时显示最小值
其他	键盘：12个触摸键
	电源：标准配置为三节5号碱性电池，电量状态指示。无操作五分钟后自动关机。可用USB Type-C供电
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-10~60℃
	尺寸：63.5x165x31.5mm
	重量：385g（包括电池）
	包装：ABS工程塑料箱
	符合NIST和MILSTD-45662A标准

常规可选探头：

型号/订货号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2700	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm  穿透模式：2.54~25.4mm	标准高阻抗探头（随机标准配置）
T-104-9700	3.5MHz	∅12.7mm	∅15.88mm	2.5~100mm  穿透模式：3.2~100mm  涂层厚度最大可达1.9mm	大范围高阻抗探头
T-101-2700	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径高阻抗探头
T-101-2000	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径探头
T-104-2700	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高阻抗探头
T-104-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚探头
T-102-3300	7.5MHz	∅6.35mm	∅9.53mm	0.63~152mm	超薄探头
T-042-2700	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高阻抗高温探头<340℃
T-042-2000	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高温探头<340℃
T-044-2700	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高阻抗高温探头<340℃
T-044-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<340℃
T-212-2001	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	高温探头<482℃
T-214-2001	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<482℃

注：在回波-回波（穿透涂层）测量模式下，高阻抗探头会有更好的表现。
