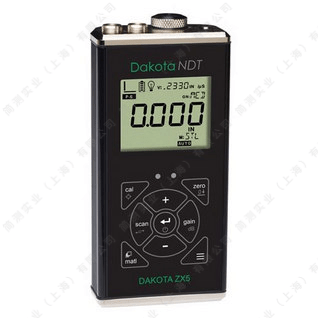

DAKOTA/达高特ZX5超声波测厚仪



美国DAKOTA达高特ZX5超声波测厚仪，是一款专业高效的高精度便携式测厚设备。它采用120MHz FPGA时序电路与150V方波脉冲发生器，确保测量快速稳定。仪器具备差值模式，可直观显示测量值与标准值的偏差；带有上下限声光报警功能，实时提醒超差数据；并支持声速测量模式，适用于材料球化率分析。

ZX5超声波测厚仪标配USB Type-C接口，可选配RS232或蓝牙模块，方便数据传输。配合IP65防护等级、-30℃低温显示屏及双晶探头，胜任各种严苛工业现场的厚度检测需求。

特点：

- 120MHz FPGA时序电路设计

- 150v方波脉冲发生器

- 脉冲-回拨测量模式

- 可调增益（40~52dB），以3dB为步长（可选超低、低、中、高、超高五档）

- 双晶探头（1~10MHz可选）

- 低温定制液晶显示器（低至零下30℃）

- USB Type-C数据接口（ZX5和ZX5-DL）

- CDC兼容的接口，可选RS232或蓝牙模块（ZX5）

- 32M闪存（ZX5-DL）

- IP65防护等级

- 美国制造

- ZX3替代ZX-3

- ZX5替代ZX-5

- ZX5-DL替代ZX-5DL

DAKOTA ZX5超声波测厚仪参数：

测量	测量范围：0.63~914.4mm（钢）
	分辨率：0.01mm
	声速范围：305~18542m/s
	单位：公制或英制
	脉冲重复频率：200Hz
	显示刷新频率：10Hz
	增益：40~52dB，步进3dB
显示	多功能7段4位半液晶显示器，数字高度为12.7mm
	两个3.2mm高14段显示区和一个7段显示区，用于显示信息和数值
	附加的图标表示功能和模式
	可选择背光（开/关/自动），可选择亮度（低/中/高）
	稳定度指示：表示测量值的稳定性
探头	双晶探头
	频率范围：1~10MHz
	LEMO接口，1.2米探头线
存储	仅限ZX5-DL超声波测厚仪
	32M闪存内部数据存储器，可存储40组，每组250个数据共10000个数据。通过USB Type-C传输到计算机
特点	探头校零：手动和自动校零
	探头直径：多种探头直径可选，以提高线性
	高速扫描模式：显示扫描时最小读数，扫描频率为100Hz
	差值模式：显示测量值和输入标称值的差值（ZX5和ZX5-DL）
	报警模式：上下限声光报警（ZX5和ZX5-DL）
	声速测量模式：用于球化率的测量（ZX5和ZX5-DL）
其他	九个触感反馈按键，防水防油密封按键膜
	电源：标准配置为两节5号碱性电池，电量状态指示无操作五分钟后自动关机，可用USB Type-C供电（ZX5和ZX5-DL）
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-30~75℃
	尺寸重量：63.5x131.3x31.5mm，312g（包括电池）
	包装：ANS工程塑料箱
	符合NIST和MILSTD-45662A标准

型号选择：

测厚仪型号	增益可调	扫描模式	差值模式	报警模式	声速模式	存储功能
ZX3	√	√	-	-	-	-
ZX5	√	√	√	√	√	-
ZX5-DL	√	√	√	√	√	√

常规可选探头：

型号/订货号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2000	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准探头（随机标准配置）
T-101-2000	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径探头
T-104-0000	1.0MHz	∅12.7mm	∅15.88mm	3.8~~50.8mm（铸铁）	铸铁探头
T-104-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚探头
T-102-3300	7.5MHz	∅6.35mm	∅9.53mm	0.63~152mm	超薄探头
T-042-2000	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高温探头<340℃
T-044-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<340℃
T-212-2001	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	高温探头<482℃
T-214-2001	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<482℃
