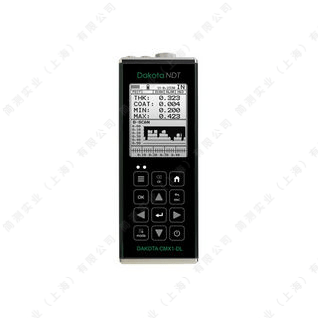

DAKOTA/达高特CMX1-DL超声波测厚仪



美国DAKOTA达高特CMX1-DL超声波测厚仪，是一款多功能、高精度的便携式测厚仪。它提供脉冲-回波及回波-回波等六种测量模式，其中穿透涂层测量功能可在无需去除油漆或涂层的情况下，直接准确测量基材厚度，极大提高了检测效率，特别适用于储罐、管道、压力容器等设备的在役检测。

CMX1-DL超声波测厚仪性能卓越，具备每秒250个读数的高速扫描能力和B扫描成像功能，可直观显示厚度变化趋势。仪器内置4GB存储卡，并配备USB Type-C接口，方便数据传输与分析。其美国制造品质，符合相关国际标准，是工业无损检测领域可靠的专业工具。

- 多种测量模式：脉冲-回波模式、脉冲-回波涂层模式、脉冲-回波温度补偿模式、回波-回波模式、回波-回波验证模式、测量涂层模式

- 自动探头校零、探头识别、温度补偿

- 可存储64个用户定义设置

- 高速扫描模式：每秒钟250个数据

- 250Hz脉冲重复频率（PRF）

- 时间相关增益（AGC）

- 上下限声光报警，差值模式

- B扫描和大数字显示方式

- 数据存储：字母数字网格存储和顺序（SEQ）存储

- USB Type-C数据接口

- 美国制造

- CMX1替代CMX；CMX1-DL替代CMXDL

DAKOTA CMX1-DL多功能超声波测厚仪参数：

测量	脉冲-回波（P-E）模式测量范围：0.63~1219.2mm（钢）
	脉冲-回波涂层（PECT）模式测量范围：0.63~1219.2mm（钢），0.01~2.54mm（涂层）
	脉冲-回波温度补偿（PETP）模式测量范围：0.63~1219.2mm（钢），自动温度补偿
	回波-回波（E-E）模式测量范围：2.54~152.4mm（钢，穿过涂层测量，范围取决于涂层）
	回波-回波验证（E-EV）模式测量范围：1.27~25.4mm（钢，穿过涂层测量，范围取决于涂层）
	测量涂层（CT）模式测量范围：0.0127~2.54mm（范围取决于涂层）
	分辨率：0.01mm
	声速范围：309.88~18542m/s
	单位：公制或英制
	一点和两点校准方式
显示	显示屏：1/8英寸VGA灰色显示，240x160像素  可视区62x45.7mm，EL背光（开/关/自动）
	大数字方式：标准厚度显示，数字高度17.78mm
	B-扫描方式：基于时间的横截面视图 显示速度为每秒10到200个读数
	厚度条形扫描：速度33Hz，在B-扫描和大数字显示模式中可见
	稳定度指示：表示测量值的稳定性
	功能状态指示：显示当前激活的功能
超声波参数	测量模式：P-E、PECT、PETP、E-E、E-EV、CT
	脉冲：可调方波脉冲发生器
	脉冲重复频率：250Hz
	接收：根据选择模式采用手动或在110dB范围内自动增益控制（AGC）
	计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时
探头	频率范围：1~10MHz
	双晶探头
	LEMO 00接口，1.2米探头线
存储（仅CMX1-DL）	容量：内置4GB SD卡
	数据结构：网格（字母数字）和顺序（自动识别）
	屏幕捕获：位图图形捕获，用于快速记录
	数据输出：通过USB Type-C传输到计算机
其他：	键盘：12个触摸键
	电源：标准配置为三节5号碱性电池，电量状态指示  无操作五分钟后自动关机。USB Type-C供电
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-10~60℃
	尺寸重量：63.5x165x31.5mm，385g（包括电池）
	符合NIST和MILSTD-45662A标准

常规可选探头：

探头型号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2900	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高阻抗可测涂层探头（随机标准配置）
T-101-2900	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径高阻抗涂层探头
T-101-2000	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径探头
T-102-3300	7.5MHz	∅6.35mm	∅9.53mm	0.63~152mm	超薄探头
T-104-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚探头
T-042-2000	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高温探头<340℃
T-044-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<340℃
T-212-2001	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	高温探头<482℃
T-214-2001	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<482℃

注：
穿透涂层测量时，高阻抗探头会有更好的表现
涂层探头，可同时测量涂层和材料厚度
