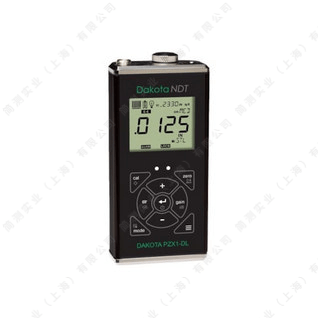

DAKOTA/达高特PZX1-DL超声波测厚仪



美国DAKOTA达高特PZX1-DL超声波测厚仪，在PZX1的基础上，内置32M大容量闪存，可安全存储上万组测量数据。仪器独家支持界面-回波(I-E)与塑料模式，结合脉冲-回波及回波-回波模式，能精准测量带涂层工件、薄壁及塑料等特殊材料，分辨率最高达0.001mm，是替代PZX-7DL的高端升级之选。

PZX1-DL超声波测厚仪拥有宽广的测量范围（钢中1.0~914.4mm）与高达20MHz的单晶探头选项，USB Type-C接口便于数据传输，专为石油化工、航空航天、精密制造等领域的高标准厚度检测与腐蚀监测而设计。

特点：

- 120MHz FPGA时序电路设计

- 100v尖脉冲发生器

- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式

- 自动时间相关增益（TDG），手动优先

- 单晶延迟块探头和接触式探头（5~20MHz）

- 低温定制液晶显示器（低至零下30℃）

- USB Type-C数据接口

- 32M闪存内部数据存储器（PZX1-DL）

- IP65防护等级

- 美国制造

- PZX1替代PZX-7；PZX1-DL替代PZX-7DL

DAKOTA PZX1-DL超声波测厚仪参数：

测量	脉冲-回波（P-E）模式测量范围：0.63~914.4mm（钢）
	界面-回波（I-E）模式测量范围：  穿过涂层测量，涂层厚度0.0254~1.905mm  0.127~6.35mm（石墨延迟块探头，塑料模式）
	回波-回波（E-E）模式测量范围：  0.152~25.4mm（延迟块探头）  1.0~152.4mm（接触式探头）
	脉冲-回波模式测量范围：1.0~914.4mm（钢）
	分辨率：0.01或0.001mm
	声速范围：305~18542m/s
	单位：公制或英制
	脉冲重复频率：200Hz
	显示刷新频率：10Hz
	增益：自动或手动（40~52dB，步进3dB）控制
	时间相关增益（TDG）：在所有测量模式中实现
显示	多功能7段4位半液晶显示器，数字高度为12.7mm
	两个3.2mm高14段显示区和一个7段显示区，用于显示信息和数值
	附加的图标表示功能和模式
	可选择背光（开/关/自动），可选择亮度（低/中/高）
存储（PZX1-DL）	32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据。通过USB Type-C传输到计算机
探头	单晶延迟块探头和接触式探头
	频率：5~20MHz
	LEMO 00接口，1.2米探头线
特点	探头校零：手动和自动校零（接触式探头）
	探头类型：单晶延迟块探头和接触式探头
	高速扫描模式：显示扫描时的最小读数，扫描频率为100Hz
	差值模式：显示测量值和输入的标称值的差值
	报警模式：上下限声光报警
	声速测量模式：用于球化率的测量
其他	九个触感反馈按键，防水防油密封按键膜
	电源：标准配置为两节5号碱性电池，电量状态指示。无操作五分钟后自动关机；可用USB Type-C供电
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-30~75℃
	尺寸：63.5x131.3x31.5mm
	重量：312g（包括电池）
	包装：ABS工程塑料箱
	符合NIST和MILSTD-45662A标准

常规可选探头：

型号/订货号	频率	晶片直径	测量范围	说明
T-402-5507	15MHz	∅6.35mm	0.152~25.4mm	标准延迟块探头（随机标准配置）
T-402-6507	20MHz	∅6.35mm	0.152~19.05mm	延迟块探头

其他探头和附件：

配件名称	型号/订货号	说明
接触式探头	T-4903-2875	5MHz，晶片直径3.18mm
接触式探头	T-4903-4875	10MHz，晶片直径3.18mm
接触式探头	T-4023-2855	5MHz，晶片直径6.35mm
接触式探头	T-4023-4855	10MHz，晶片直径6.35mm
标准延迟块	F-000-7102	直径6.35mm，长9.5m
标准延迟块	F-000-7103	直径6.35mm，长12.7m
锥形延迟块	X-132-0000	前端接触直径3.18mm，长9.5m
锥形延迟块	X-532-0000	前端接触直径4.76mm，长9.5m
石墨延迟块	X-633-0000	前端接触直径4.76mm，用于测量塑料
探头线	N-104-0020	1.2米长
