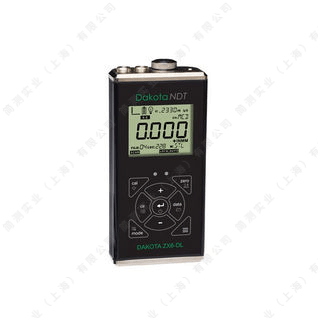

DAKOTA/达高特ZX6-DL超声波测厚仪



美国DAKOTA达高特ZX6-DL超声波测厚仪，是ZX6系列的专业数据存储版。它在保留穿透涂层测量（回波-回波模式）核心功能的基础上，内置32M大容量闪存，可安全存储上万组测量数据，实现带漆工件的无损厚度检测与海量数据记录一体化，极大提升了现场检测效率和数据管理能力。

ZX6-DL提供双模式测量（P-E模式0.63~914.4mm，E-E模式2.54~152.4mm），分辨率达0.01mm。仪器配备时间相关增益（TDG）与智能报警功能，采用IP65防护机身及-30℃低温显示屏。产品符合NIST等国际标准，是船舶、石化、电力等行业进行带漆腐蚀监测、在役设备检查的理想高精度便携工具。

特点：

- 120MHz FPGA时序电路设计

- 150v方波脉冲发生器

- 脉冲-回波测量模式和回波-回波（穿透涂层）测量模式

- 可调增益（40~52dB），以3dB为步长（可选超低、低、中、高、超高五档）

- 时间相关增益（TDG）

- 双晶探头（1~10MHz可选）

- 低温定制液晶显示器（低至零下30℃）

- USB Type-C数据接口

- CDC兼容的接口，可选RS232或蓝牙模块（ZX6）

- 32M闪存（ZX6-DL）

- IP65防护等级

- 美国制造

- ZX6替代ZX-6；ZX6-DL替代ZX-6DL

DAKOTA ZX6-DL超声波测厚仪参数：

测量	脉冲-回波（P-E）模式测量范围：0.63~914.4mm（钢）
	回波-回波（E-E）模式测量范围：2.54~152.4mm（钢）  穿过涂层测量，涂层厚度0.0254~1.905mm
	分辨率：0.01mm
	声速范围：305~18542m/s
	单位：公制或英制
	脉冲重复频率：200Hz
	显示刷新频率：10Hz
	增益：40~52dB，步进3dB
	时间相关增益（TDG）：根据所选探头和频率，可用于脉冲-回波和回波-回波模式
显示	多功能7段4位半液晶显示器，数字高度为12.7mm
	两个3.2mm高14段显示区和一个7段显示区，用于显示信息和数值
	附加的图标表示功能和模式
	可选择背光（开/关/自动），可选择亮度（低/中/高）
	稳定度指示：表示测量值的稳定性
存储（ZX6-DL）	32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据。通过USB Type-C传输到计算机
探头	双晶探头
	频率范围：1~10MHz
	LEMO接口，1.2米探头线
特点	探头校零：手动和自动校零
	探头直径：多种探头直径可选，以提高线性
	高速扫描模式：显示扫描时最小读数，扫描频率为100Hz
	差值模式：显示测量值和输入标称值的差值
	报警模式：上下限声光报警
	声速测量模式：用于球化率的测量
其他	九个触感反馈按键，防水防油密封按键膜
	电源：标准配置为两节5号碱性电池，电量状态指示无操作五分钟后自动关机，可用USB Type-C供电
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
	工作温度：-30~75℃
	尺寸重量：63.5x131.3x31.5mm，312g（包括电池）
	包装：ABS工程塑料箱
	符合NIST和MILSTD-45662A标准

常规可选探头：

型号/订货号	频率	晶片直径	防磨面直径	测量范围	说明
T-102-2700	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm  穿透模式：2.54~25.4mm	标准高阻抗探头（随机标准配置）
T-104-9700	3.5MHz	∅12.7mm	∅15.88mm	2.5~100mm  穿透模式：3.2~100mm  涂层厚度最大可达1.9mm	大范围高阻抗探头
T-101-2700	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径高阻抗探头
T-101-2000	5.0MHz	∅4.76mm	∅6.35mm	1.0~50mm	小管径探头
T-104-2700	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高阻抗探头
T-104-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚探头
T-102-3300	7.5MHz	∅6.35mm	∅9.53mm	0.63~152mm	超薄探头
T-042-2700	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高阻抗高温探头<340℃
T-042-2000	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	标准高温探头<340℃
T-044-2700	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高阻抗高温探头<340℃
T-044-2000	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<340℃
T-212-2001	5.0MHz	∅6.35mm	∅9.53mm	1.0~152mm	高温探头<342℃
T-214-2001	5.0MHz	∅12.7mm	∅15.88mm	1.27~508mm	超厚高温探头<482℃

注：在回波-回波（穿透涂层）测量模式下，高阻抗探头会有更好的表现。
