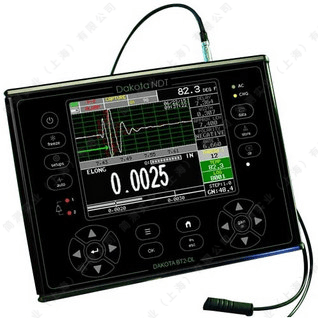

DAKOTA/达高特BT2-DL螺栓应力监测仪



达高特BT2-DL超声波螺栓应力监测仪，是一款专业级超声波螺栓应力监测仪，集成了脉冲-回波与回波-回波多重测量模式，可精准测量螺栓的伸长量、负载、应力及应变。其高分辨率彩色显示屏与超大存储扩展能力，配合丰富的模拟、串行接口及专业报告软件，使其成为替代传统MAXII、满足工业现场高强度检测需求的全功能解决方案。



BT2-DL超声波螺栓应力监测仪特别适用于带涂层螺栓的无损检测，其回波-回波模式能有效穿透涂层测量基体厚度。凭借美国制造的可靠品质、IP65防护等级与长久续航，BT2-DL是风电、石化、重型机械等领域进行螺栓安全评估与预紧力控制的理想工具。



特点：

- 测量的项目包括伸长量，负载，应力，应变和时间（纳秒）

- 多种测量模式：

  脉冲-回波模式、回波-回波模式、回波-回波验证模式

- 自动关联-探头放置位置

- 自定义自动校准功能

- 内置4GB和最大64GB的外置SD卡

- USB 1.1连接

- 模拟、串行和报警输出

- PC和OSX报告软件

- 美国制造

- 替代MAXII

DAKOTA BT2-DL超声波螺栓应力监测仪参数：

测量	测量范围：1~2540mm（P-E）。E-E模式测量范围会不同，具体取决于探头、材料类型和均匀性
	测量模式：  脉冲-回波（P-E）模式--测量材料厚度  回波-回波（E-E）模式--穿过涂层测量材料厚度  回波-回波验证（E-EV）模式--穿过涂层测量材料厚度
	单位：in，mm，us
	声速范围：1250~13995m/s
	分辨率：0.0001mm
	检测：过零检测
	校准：自动、固定、单点两点校准
	测量项：  时间--纳秒  伸长量--长度变化（mm或in）  负载--施加的力负载（Mpa）  应力--单位面积应力施加的力  应变--伸长率与有效长度的比值
	螺栓材料：丛预设或自定义列表中选择类型
超声波参数	脉冲类型：尖波脉冲、方波脉冲和音频脉冲
	脉冲电压：100~400v
	脉冲宽度：可选尖波、窄波、宽波、高压尖波、高压窄波、高压宽波、0.5MHz TB、1MHz TB、2MHz TB、5MHz TB、10MHz TB、40ns尖波、80~400ns方波、50nx~1ms猝发声
	增益：0~110dB，0.2dB分辨率。手动和自动增益控制
	阻抗：50、75、100、300、600和1500Ω
	频率宽带：1.8~19MHz（-3dB）滤波器
	线性：±0.4%FSW(水平)；±1%FSD（垂直）
	放大器线性：±1dB
	振幅范围：0~100%FSW，分辨率为1%
	延迟：0~2540mm（钢）
	闸门：根据选择的测量模式，有三个独立的闸门，带有声光报警。振幅5~95%，1%步进
显示	阳光下可见的QVGA TFT，320x240像素彩色显示屏  可视区域115.2x86.4mm或5.7寸  16色调色板，多种颜色和亮度选项
	屏幕刷新频率：60Hz
	显示波形：射频（全波视图）、+/-整流（半波视图）、数字或分屏组合（波+大数字）
	计时：单次8位100MHz超低功耗数字化仪的精确TCXO计时
存储	数据结构：网格（字母数字）
	容量：内置4GB和最大64GB的外置SD卡
	截屏功能：TIF图形捕获，用于快速记录
接口	USB：通过USB1.1连接计算机
	电源：12v@2a。适配器100-240v，50-60Hz
	RS232输出：RS232 PC串行接口
	报警输出：由闸门触发的两个独立的报警输出
	模拟比例输出（振幅或距离）：0-10伏
	探头连接：两个Lemo00
特点	自定义设置：64个用户定义设置；用户可以编辑工厂设置
	自动设置：自动执行每个螺栓的检测、范围和显示设置过程
	闸门：三个测量门，取决于所使用的测量模式，可调整起始点和阈值
	报警：可调上下限声光报警
	现场校准：矢量或回归校正曲线，使用载荷和应力提高精度
其他	键盘：21个触摸键
	电源：10.8v，2AH锂电池，可连续工作18小时
	外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装符合IP65
	工作温度：-10~60℃
	尺寸重量：216x165x70mm，2.04kg（包括电池）
	符合标准：NIST和MILSTD-45662A

可选磁性单晶探头（可吸在螺栓端面）：

型号/订货号	频率	探头晶片直径	探头防磨面直径	探头外径
T-700-2405	5MHz	3.18mm	5.08mm	9.65mm
T-700-4405	10MHz	3.18mm	5.08mm	9.65mm
T-702-1405	2.25MHz	6.35mm	8.13mm	19.05mm
T-702-2405	5MHz	6.35mm	8.13mm	19.05mm
T-703-1405	2.25MHz	9.53mm	11.94mm	20.57mm
T-703-2405	5MHz	9.53mm	11.94mm	20.57mm
T-704-1405	2.25MHz	12.70mm	16.00mm	25.40mm
T-704-2405	5MHz	12.70mm	16.00mm	25.40mm
T-706-1405	2.25MHz	19.05mm	20.83mm	30.73mm
T-706-2405	5MHz	19.05mm	20.83mm	30.73mm
