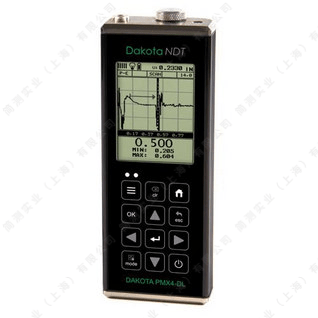

美国DAKOTA达高特PMX4-DL超声波测厚仪，是美国制造的专业设备，专为测量难以穿透声波的材料厚度而设计。它能够精准检测玻璃纤维、碳纤维、橡胶、航空复合材料及多种金属，广泛应用于管道、储罐、船体等工业领域。
PMX4-DL超声波测厚仪具备脉冲-回波、回波-回波等多种测量模式，高压脉冲发生器与可调滤波器使其穿透力更强。其分辨率高达0.01mm，测量范围广，并配备声光报警与数据存储功能，是一款可靠的高性能测厚解决方案。
概述：
- PMX4-DL是专门设计用于测量难以穿透声波的厚度。这些材料因缺乏一致、颗粒结构以及整体厚度大而难以穿透
- PMX4-DL提供多种高压脉冲发生器选项，以及针对低频探头（500kHz~10MHz）进行调谐的滤波器，增加了应用列表中的材料类型，补充了产品应用范围
- 美国制造
- 替代HPXDL+
材料：
- 玻璃纤维、碳纤维、铸造金属、橡胶、高密度聚乙烯、纤维增强塑料、铅、钢和铝
应用：
- 玻璃纤维管、管道、储罐、航空复合材料、船体、传送带、复合塑料等
DAKOTA PMX4-DL 高穿透性超声波测厚仪参数：
| 测量 | 脉冲-回波（P-E）模式测量范围（单晶接触式探头）：1.27mm~30.48mm（钢）；2.54~127mm（复合材料） |
| 回波-回波（E-E）模式测量范围（单晶接触式探头）：2.54~914.4mm（钢） | |
| 回波-回波验证（E-EV）模式测量范围（单晶接触式探头）：2.54~152.4mm（钢） | |
| 分辨率：0.1mm和0.01mm | |
| 声速范围：309.88~18542m/s | |
| 单位：公制或英制 | |
| 一点和两点校准方式 | |
| 显示 |
1/8英寸VGA灰度显示器屏，240x160像素 可视区62x45.7mm，EL背光，25Hz刷新频率 |
| A-扫描方式：检波+/-（缺陷现场），RF（全波现场） | |
| B-扫描方式：基于时间的横截面视图，显示速度为每秒10到200个读数 | |
| 大数字方式：标准厚度显示，数字高度17.78mm | |
| 厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见 | |
| 稳定度指示：表示测量值的稳定性 | |
| 功能状态指示：显示当前激活的功能 | |
| 超声波参数 | 测量模式：P-E、E-E、E-EV模式（单晶接触式探头） |
|
脉冲：200v可调尖波脉冲和400v可调方波脉冲发生器m 音调脉冲：400v可调，频率可选 |
|
|
接收：根据选择模式采用手动调节增益或自动增益控制（AGC） 增益范围110dB，阻抗0,75,100,300,600,1500Ω可调 |
|
| 计时：单次100MHz 8位超低功耗数字化仪的精确TXCO计时 | |
| 脉冲重复频率：250Hz | |
| 探头 |
单晶接触式探头（1~10MHz） 单晶延迟块探头（500KHz） |
| LEMO接口，1.2米探头线 | |
| 存储 | 容量：内置4GB SD卡 |
| 数据结构：网格（字母数字）和顺序（自动识别） | |
| 截屏功能：位图图形捕获，用于快速记录 | |
| 数据输出：通过USB Type-C传输到计算机 | |
| 特点 | 自定义设置：64个用户定义设置，用户可以编辑工程设置 |
| 闸门：三个测量们，取决于所使用的测量模式，可调整起始点和阈值 | |
| 报警：可调上下限声光报警 | |
| 高速扫描模式：每秒250个读数。当探头抬起时，屏幕显示本次测量的最小值 | |
| 其他 | 键盘：12个触摸键 |
|
电源：标准配置为三节5号碱性电池，电量状态指示。 无操作五分钟后自动关机。USB Type-C供电 |
|
| 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装 | |
| 工作温度：-10~60℃ | |
| 尺寸：63.5x165x31.5mm | |
| 重量：385g（包括电池） | |
| 符合NIST和MILSTD-45662A标准 |
常规可选探头：
| 探头型号 | 频率 | 晶片直径 | 说明 | 用途 | 图示 |

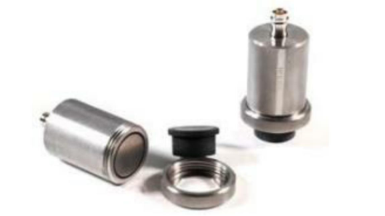

| HPD1005/T-857-8608 | 500KHz | 25.4mm | 低频单晶延迟块探头 | 玻璃纤维、复合塑料、塑料、碳纤维、橡胶传送带 |
|

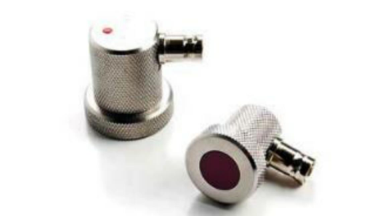

| PSLM101/T-8070-0868 | 1MHz | 25.4mm | 接触式探头 | 粗糙表面、铸件、坯料和挤压件 |
|
| SLM7525/T-8060-1878 | 2.25MHz | 19.05mm | |||
| SLM5050/T-8040-2878 | 5MHz | 12.7mm |
